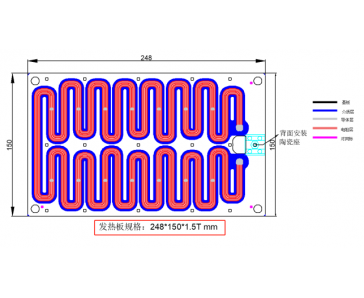

石墨烯金属发热盘 248-150SUS 190V 1000W
特点
2.远红外发热，远红外波长 5-15um。
3.机械强度高，抗振动，抗热冲击能力强。
4.体积小，外形结构紧凑，安装方便，加热温度场可控（均温或非均温），且不存在加热盲区。
5.使用寿命长，节能。
6.安全，环保，不含有毒成分和重金属离子，符合ROHS标准。

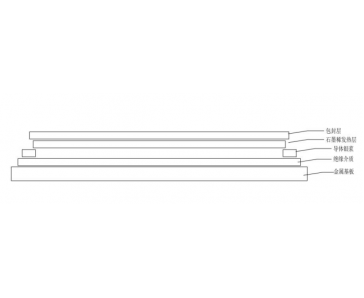

石墨烯金属发热盘不锈钢基板石墨烯电热组件是利用国际先进HOS（heater on steel）新技术，采用丝网印刷工艺，在不锈钢基板上印刷绝缘介质、石墨烯电阻发热层、导体、玻璃保护釉等材料，通过高温烧结而成的新型加热器件，是新一代安全环保、性能优越的加热器件，掀起了电热行业的一场崭新的技术革命。
|
序号 |
项目 |
技术要求 |
|
1 |
外观 |
1、加热体本体无变形，无毛刺，所有部位无破损和脏污；
2、加热体外壳无漏地线螺丝/无漏焊电源线、NTC线；
3、地线螺柱种钉位置正确，规格正确，螺纹孔无滑牙；
4、电源线规格正确，焊接牢固，线体无破皮、脏污，线材
捆扎良好不杂乱；
5、NTC型号正确，焊接牢固，线体无破皮、脏污，线材捆扎
良好不杂乱。
6、型号、批次信息清晰。 |
|
2 |
额定电压 |
AC190V |
|
3 |
额定功率 |
1000W(-10%,+5%) |
|
4 |
冷态电阻 |
25.0~29.0(25±5℃); |
|
5 |
绝缘电阻 |
DC500V, ＞50MΩ |
|
6 |
寿命 |
GB2804 6.13 额定电压通电60分钟,断电30分钟，设温450℃，寿命≥3000h |
|
7 |
工作环境温度 |
-25℃~50℃ |
|
序号 |
测试项目 |
样品测试条件及方法 |
|
1 |
外观 |
在较强的光照条件下，逆光进行目视全测 |
|
2 |
尺寸 |
使用游标卡尺和高度计等进行测量 |
|
3 |
冷态电阻 |
用低直流电阻测试仪测量冷态电阻值在25.0~29.0(25±5℃) 之间 |
|
4 |
绝缘电阻 |
使用绝缘电阻测试仪在银极层和不锈钢基材之间施 加 DC500V 电压，测量值大于 50MΩ |
|
5 |
气密性测试 |
0.05Mpa 气压，进气 6S，平衡测试 10S，检测 7S，泄 露值＜30Pa |
|
6 |
盐雾测试 |
根据 GB/T2423.17-2008 进行中性盐雾测试 48 小时，加热管无锈蚀（锐边上的锈迹或黄色锈膜可擦除，不影响安全和功能） |
